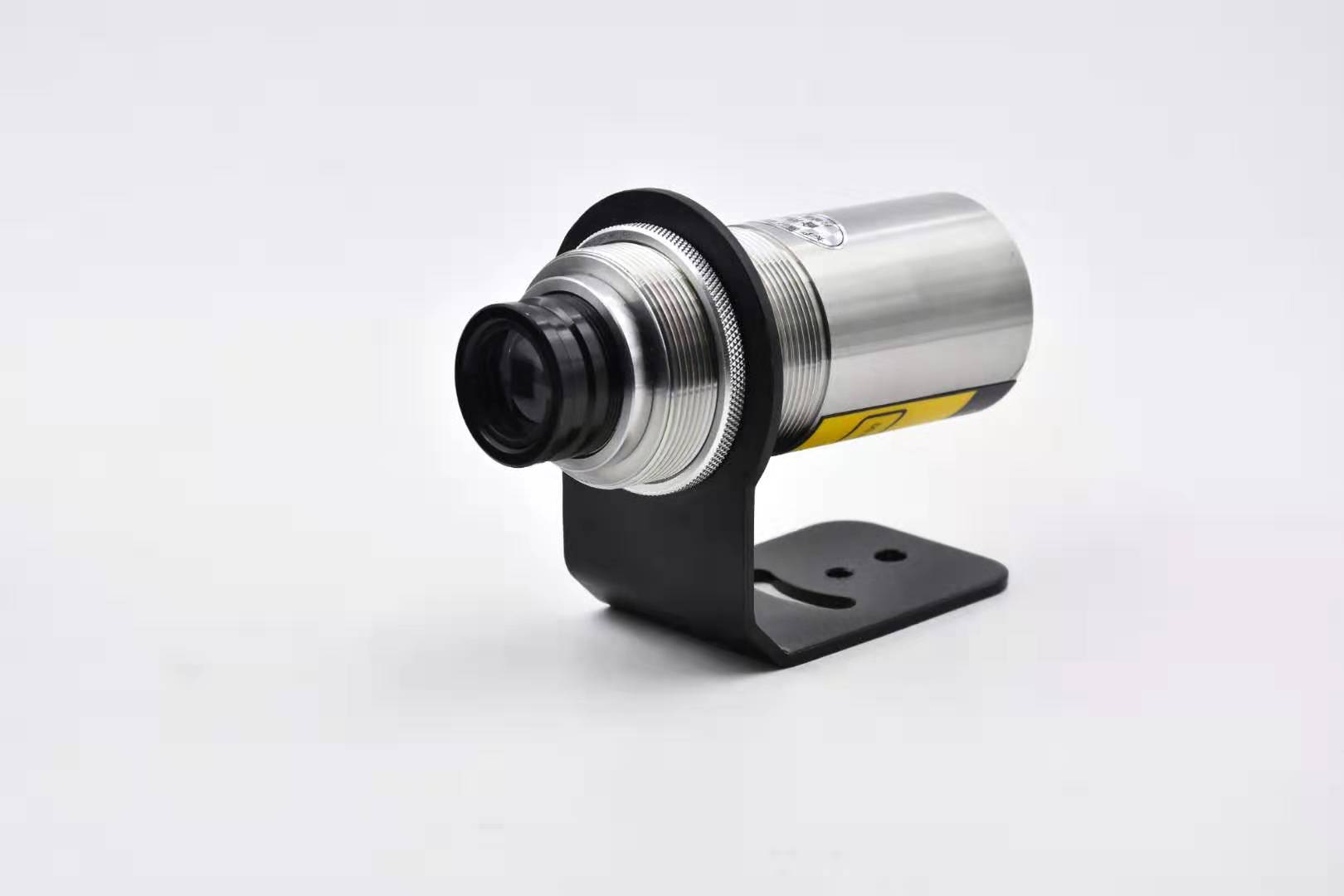

高精度在線式非接觸式紅外鋼水測溫儀  廠家直銷

本手冊是儀器安裝及使用指南，適用于已取得技術資格認證人員。對資格人員操作授權以所接受的技術培訓、經驗以及在各自標準、規范和事故防范方面的知識為基礎。

操作人員由安裝主管人員授權，要求能夠發現和防范事故及隱患。

警告！

認真全面閱讀手冊以避免安裝、操作錯誤！

操作儀器前確保電源電壓在允許電壓范圍內！

任何安裝、拆卸前務必斷開電源連接！

應用時要有有效的事故防范規范！

儀器配備二級激光！不要直視激光！

提示！

此儀器屬于工業自動化系統的電力設備，能夠進行非接觸式溫度測量。使用之前仔細閱讀此手冊。

生產商保留在技術進步時改變產品參數的權利。

二．SH系列紅外測溫儀的工作原理是根據物體的紅外輻射強度計算出物體的表面溫度。紅外測溫儀的顯著特點是無需接觸即可測量物體的溫度。因此，它可以方便地測量難以接近或移動的目標溫度。SH紅外測溫儀采用2級激光進行同軸瞄準，可以方便地指示測量點的中心位置，并特別標志出的測量距離，適合于需要準確定點測量的小目標的溫度。SH紅外測溫儀提供兩線制4－20mA電流輸出，可以方便地安裝在多種應用場合，特別適合于需要長距離、較強干擾的工業環境的安裝。SH紅外測溫儀為激光電路和測量電路提供不同的接線方式，方便用戶的使用。全系列的SH紅外測溫儀提供多種溫度范圍，不同的測量波長，不同的光學系數供用戶選擇，滿足用戶不同的測量要求。SH紅外測溫儀具備現場發射率調節功能，方便用戶針對不同的被測目標進行現場修正，提高測量結果的有效性，真實性。

三．

1、基本性能

?溫度范圍      300-1400℃    600-2000℃

?響應波長      1.6μm/1μm

?精度         ±0.1%或±1℃（取大者）（23℃±5℃）

?重復精度     ±0.1%或±0.5℃（取大者）（23℃±5℃）

?響應時間     10ms (95%)

?發射率       0.10~1.00（預置0.95）

?環境溫度    -10 ~ 60℃(無冷卻)

?存儲溫度    -20 – 80℃

?模擬輸出    4~20mA兩線制電流輸出，顯著負載750Ω

?瞄準        激光瞄準（2級激光，顯著輸出功率1mW，650nm）

?環境等級    IP65（NEMA-4）          ?電源       24 VDC

?尺寸       Φ45mm×120mm，

?重量       約500g

2、光學性能和鏡頭

下面的光路圖表明測量點的直徑依賴于被測目標

與探頭之間的距離，測量點的尺寸參考90％的輻射能量

d＝20表示鏡頭有效口徑

D＝100表示距離系數

L表示出廠標定時的距離

M表示標定時的光點尺寸

當安裝距離>L時：

M1=(L1/L)(M+d)-d

當安裝距離

M2=(L2/L)(M-d)+d

標準透鏡SF：測量距離480mm以上

標準透鏡SF：24mm@1200mm

近焦透鏡CF1：1.8mm@280mm，CF2:0.9mm@180mm

近焦透鏡CF1：200－520mm

近焦透鏡CF2：120－320mm

3機械參數

鋼水,鐵水等液體高精度在線式紅外測溫儀安裝

儀器可以通過直徑46mm的安裝孔和螺母（M45×1.5）固定安裝，為了方便安裝可以使用安裝支架。

以下步驟會對您安裝紅外測溫儀有所幫助。

?將信號輸出線與你的數據顯示或采集系統連接好，務必注意 性。

? 連接全部附件（空氣吹掃器、支架、瞄準管等），把紅外測溫儀固定在安裝系統上。

? 利用儀器自帶的激光瞄準功能，將儀器準確瞄準測量目標。參照第2節有關目標大小與測量距離的關系，確保被測目標大于光斑直徑。

警告：

嚴禁安裝在環境溫度高于60℃并且沒有充足的冷卻設備的空間。

警告！

準確調節焦距對于非接觸溫度測量重要。

測量表面大于視場光斑尺寸，小于光斑尺寸探測器不僅會探測目

標溫度還會探測到后方背景溫度，導致測量失真。

激光瞄準

您可以使用激光瞄準，激光指示測量目標上的測量中心。儀器后面板有一個橘色按鈕，該按鈕可以控制激光的開與關。按一下，按鈕旁邊指示燈被點亮，儀器有同軸變焦激光射出。激光工作后，再按一下橘色按鈕，激光被關閉。否則，激光工作4-5分鐘后會自動關閉。

當瞄準激光打開時，對繼續測量沒有影響。

電氣連接

儀器后面板有一個多芯連接插座。匹配連接電纜一端與儀器后面板的多芯插座對準槽位（凸、凹對準），并插到位。電纜（標準電纜長度1.5米）末端輸出線的顏色與功能如下表：

連接電纜

警告！

輸出電纜任何連線之間短路特別是電源線，都可能會損壞儀器！

該系列紅外測溫儀采用4~20mA環路電流輸出方式，其與顯示器或

控制器的連接，有以下兩種典型應用（連接法）：

激光連接

SH系列產品內置激光瞄準系統，該系統需要提供獨立的工作電源，也可以使用控制器內部的電源（24Vdc，Max.100mA)。如果你需要延長電纜，可以直接將標配電纜加長。建議使用多芯屏蔽電纜，電纜的截面積應以所延長的長度，相應加粗。

警告：不要將信號電纜靠近電磁場源（如電動機、大功率電纜、電焊機等） 。

6、操作

6.1 LCD顯示

16段字符碼1位，7段數碼4位，小數點2個。

6.2激光及發射率按鍵

按鍵執行激光開關功能及發射率設置功能

7、溫度測量狀態

正常溫度顯示：888.8℃/8888℃

當目標溫度超過測量溫度上限時：顯示測量上限溫度

當目標溫度低于測量溫度下限時：顯示測量下限溫度

8、功能按鍵與參數設置

8.1激光的使用

每按按鍵一次，探頭執行激光開、關操作，位于開關旁的指示燈會同時工作。激光打開后，在4－5分鐘左右會自動關閉。
